AS12

音频信号隔离器

AS12 概述！

通常情况下，音频或立体声信号传输电缆屏蔽层的电压为0V，当多媒体系统地回路/地环现象存在时，电平将在0V左右上下波动，更严重的将导致音频立体声信号严重失真及低频交流“嗡”音和车载火花高频“磁”音等干扰现象。在音频信号传输距离超过100米的情况下，极易产生较高的接地环路电压，如果地环电压过高的情况下，甚至会导致信号源或接收设备被烧毁，严重时有可能危及到使用者生命。

产品特点

• 1、多种接口接入非平衡/平衡信号双向转换器，可实现非平衡到平衡，和平衡到非平衡的转换。
• 2、低底噪、无50Hz交流“嗡”声、无高频“磁啦”干扰、高层次CD音质。
• 3、优异的大于60dB-CMRR，较高的抗共模干扰抑制能力
• 4、即插即用，无需任何操作系统限制，无需输件安装调试
• 5、无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 6、隔离滤波音频传输最远传输信号150-300米
• 7、支持即插即用，支持热插拨、无需电源，无需软件设置和维护
• 8、人性化设计，可上机架，对安装环境要求小
• 9、内置瞬态、浪涌抑制、抗静电保护电路
• 10、重量轻、做工扎实
• 11、全天侯工作，性能稳定可靠

AS12 前面板

• 1 L通道卡侬输入， 对应所有L通道输出
• 2 PAD开关， 按下L，R同时衰减-20dB
• 3 R通道卡侬输入， 对应所有R通道输出
• 4 L通道莲花输入， 对应所有L通道输出
• 5 R通道莲花输入， 对应所有R通道输出
• 6 L通道6.35输入， 对应所有L通道输出
• 7 R通道6.35输入， 对应所有R通道输出
• 8 立体声3.5输入， 对应所有LR通道输出

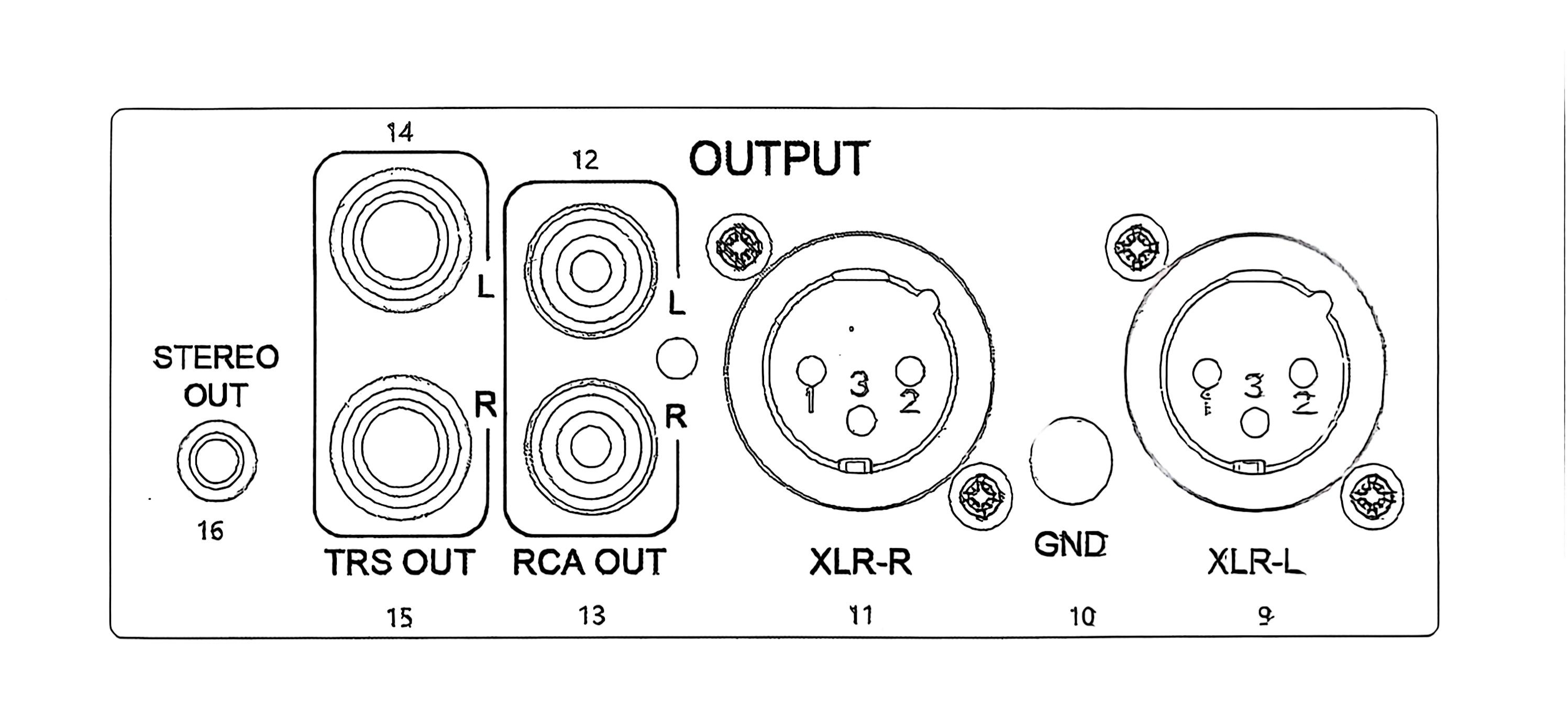

• 9 L通道卡侬输出，对应所有L通道输入
• 10 GND接地开关(选择低噪声)
• 11 R通道卡侬输出，对应所有R通道输入
• 12 L通道莲花输出，对应所有L通道输入
• 13 R通道莲花输出，对应所有R通道输入
• 14 L通道6.35输出，对应所有L通道输入
• 15 R通道6.35输出，对应所有R通道输入
• 16 立体声3.5输出，对应所有LR通道输入

规格

AS12

• 输入输出隔离绝缘耐压:300Vp-p以上
• 多通道隔离静噪器特性:设备插损<0.5dB
• 回损:大于18dB
• 接口:XLR/TRS/RCA/3.5
• 阻抗(输入-输出):600Ω-600Ω
• Max (输入-输出、输入电平:0.5Vp-p(Min)-1Vp -p-3Vp-p(Max)、模拟地环路隔离及静噪处理
• 音频响应带宽:20Hz-20KHz
• 共模抑制:大于68dB@IKHz
• 立体声通道隔离度:80dB
• 工作温度:-10℃-85℃
• 储藏温度:-30℃-70C
• 尺寸:100mmx114mmx44mm
