PSC 50

具有 50 欧姆特性阻抗的合适电缆

PSC 50 概述！

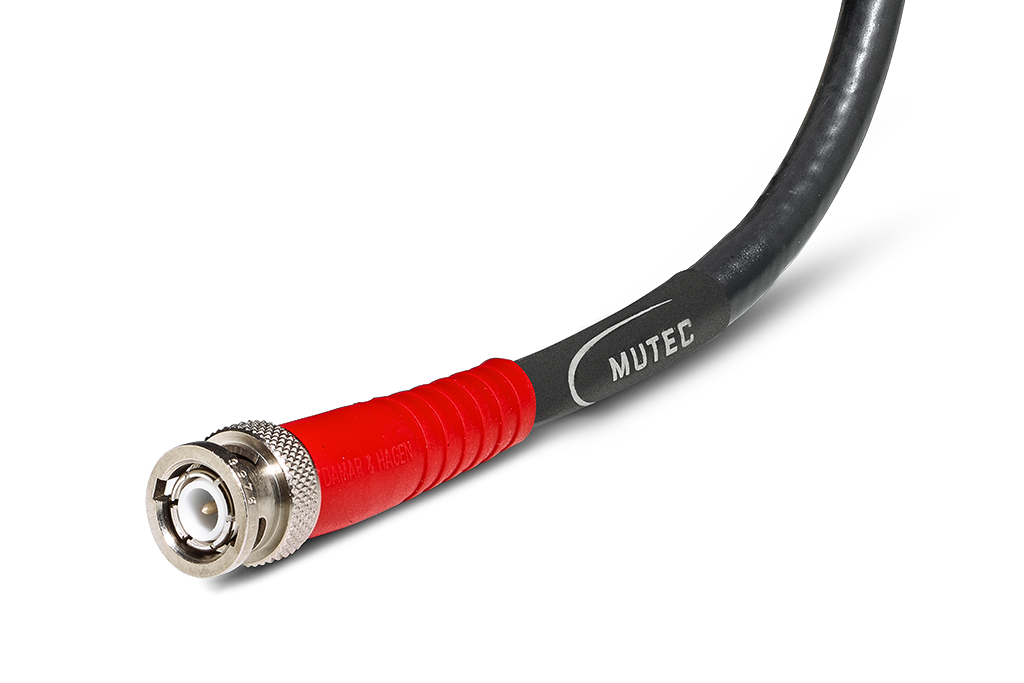

这款 MUTEC PSC 50 BNC/BNC 同轴电缆保证了 50 欧姆的特性阻抗。它非常适合在 MUTEC REF 系列主时钟和阻抗为 50 欧姆的外部设备之间传输 10 MHz 时钟信号。这种阻抗可以在以下时钟接收设备中找到：D/A 转换器、streamer、网络交换机、CD 播放器。

这款来自 MUTEC 的 Prime Select 电缆有两种长度可供选择：0.75 米或 1.0 米。请选择尽可能短的电缆，以尽量减少信号损失和干扰。

PSC 50 特点

• > 同轴结构
• > 双重屏蔽
• > 最低衰减
• > 低氧铜导体
• > 低损耗气体发泡 PE-LCC 电介质
• > 保证 50 欧姆特性阻抗
• > 完整、准确、快速、低抖动的数据传输
• > 由于材料高度灵活，易于作
• > 7.3 mm 电缆直径
• > 紫外线稳定型 PVC 外护套
• > 扎实的工艺
• > 高接触可靠性
• > 50欧姆Damar & Hagen全金属BNC连接器，接触区域镀硬金
• > 提供两种长度：0.75 米和 1.0 米
• > 德国设计和制造

正确连接：50 欧姆版本

技术精确的电缆是以最佳方式体验 MUTEC 组件质量的一个非常重要的因素。因此，我们决定开发自己的电缆系列。

使用 Prime Select 电缆 （PSC），您可以确保 MUTEC 的设备以及其他制造商的组件将充分发挥其潜力。在开发过程中，所有 Prime Select 类别的同轴电缆均由 MUTEC 的开发人员独家测量，并在 MUTEC 设备上进行了兼容性和质量测试。

除了具有 75 欧姆特性阻抗的三种型号外，我们还提供具有 50 欧姆特性阻抗的型号。两侧各有一个 BNC 连接器端接。将阻抗为 50 欧姆的时钟接收设备直接连接到 10 MHz 参考主时钟是正确的选择。

可靠的工艺

Prime Select Cables 在德国手工制作，不遵循任何深奥的巫毒教哲学，而是基于可以随时复制的技术相关特性——正如 MUTEC 所知道和期望的那样。它们将高质量的电缆材料与一流的连接器相结合，精确满足预期用途所需的规格。我们的开发人员一丝不苟地确保信号传输质量保持一致，方波信号保持其形状且不清晰。这款 MUTEC Prime Select 电缆保证了时钟信号的完整、准确和快速传输。

50 欧姆特性阻抗

大量时钟接收数字音频元件不具有 75 欧姆*的既定阻抗。相反，这些是针对 50 欧姆阻抗设计的。考虑到这一点是必不可少的。常见的 75 欧姆电缆不能保证 10 MHz 参考时钟到 50 欧姆时钟输入的最佳传输。这就是 MUTEC 提供 PSC 50 BNC/BNC 的原因。它保证输入和输出之间 50 ohms* 的恒定特性阻抗。这不仅取决于电缆材料，还取决于连接器。两者都必须确保始终保持所需的 50 欧姆。必须防止电缆内的反射，这可能导致数据包传输不稳定（= 抖动）。这种 MUTEC 同轴电缆可以避免这个问题。保证 50 欧姆的特性阻抗。

请注意*：为了正确连接在参考时钟或字时钟传输中使用的阻抗为 75 欧姆的设备，我们提供单独的电缆：PSC 75 BNC/BNC。

双重屏蔽

MUTEC PSC 50 BNC/BNC 的电缆材料由涂层铜箔和铜编织层进行双重屏蔽。通过低损耗 PE-LCC 电介质，可实现低衰减。一根 19 芯低氧铜绞合线充当导体。电缆直径为 7.3 mm，纤细、灵活且坚固。

高品质 50 欧姆连接器

作为 BNC 连接器，MUTEC 使用具有数十年长期经验的德国特殊制造商的产品。机械极其坚固的全金属连接器在接触区域镀硬金，在其整个生命周期内提供恒定的接触压力，并满足所需的 50 欧姆特性阻抗和低回波损耗。

规格

PSC 50

阻抗：50 欧姆

长度： 0.75 m， 1.0 m

接口：2 x BNC 连接器

电缆直径： 7.3 mm

电缆护套颜色：黑色

电缆连接器：BNC、Damar 和 Hagen

重量 – 0.75 米：83 克，1.0 米：105 克（不含包装）
