AHS4

4组双耳机放大器

AHS4 概述！

耳机放大器有丰富的音源输入(莲花，3.5mm，6.35，立体声XLR输入)，还有一个USB声卡作为音源输入;同时有4组双耳机放大器设计。

> 4组模拟输入通道:COMBO平衡输入

> 1/4”TRS立体声输入

> 3.5mm立体声输入

> RCA平衡输入

> 1组USB声卡输入通道:立体声

> 4组双耳机放大器设计每组耳机放大器有独立调节耳机音量每组通道高性能放大器电路(108dB动态)

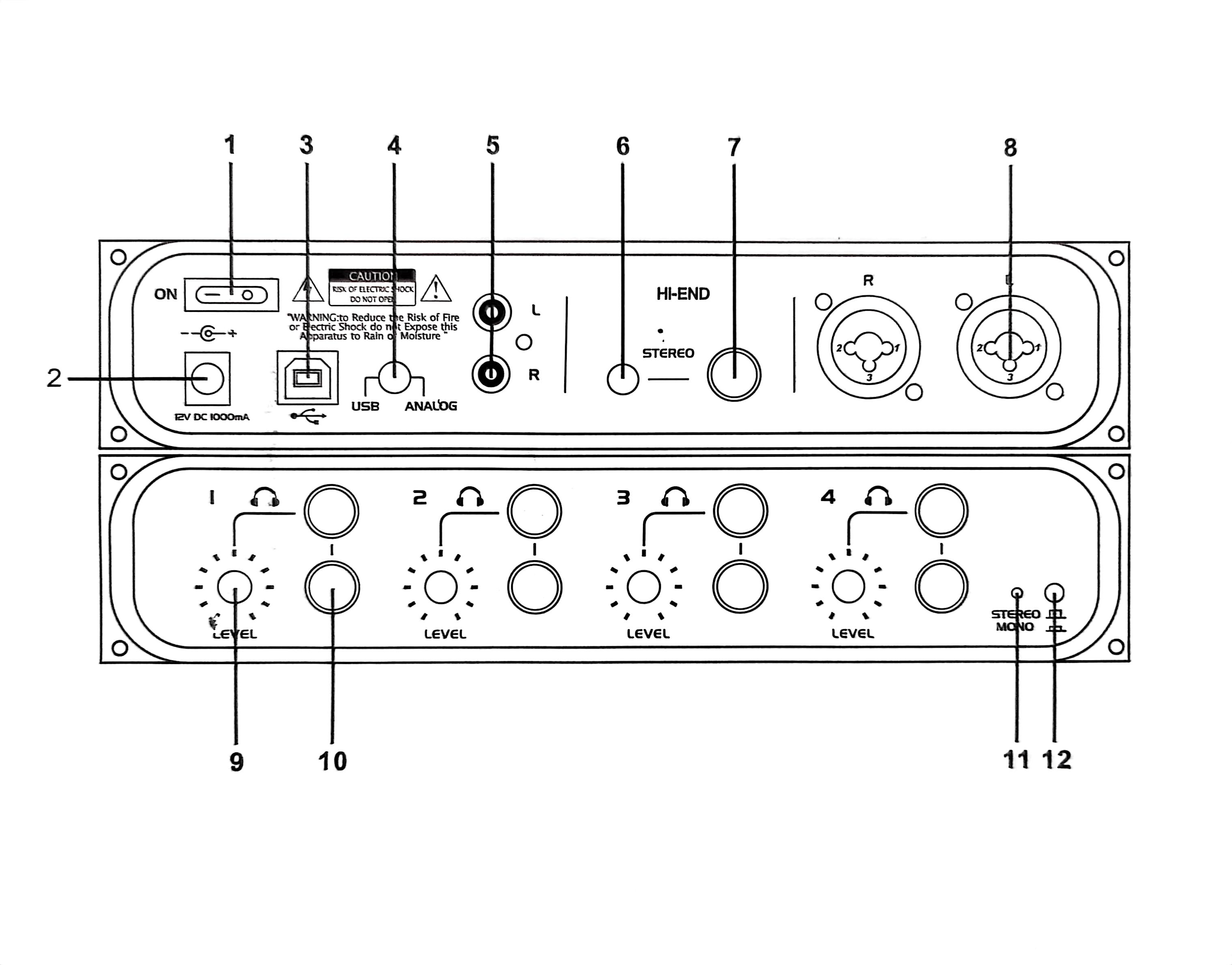

AHS4接口介绍

1、电源开关:此开关用于打开和关闭耳机放大器

2、电源插座:外部电源+12VDC

3、USB接口。通过该接口，提供电脑额外声卡播放音频

4、USB声卡/模拟输入切换开关:开关拨向左边是USB声卡播放作为输入音源;开关拨向右边是模拟输入作为输入音源

5、一组RCA立体声输入

6、3.5mm立体声输入

7、1/4”TRS立体声输入

8、一组COMBO立体声输入:可以是XLR/6.35输入

9、LEVEL:此旋钮调节通道的输入电平。增益旋钮调节输入电平或线路输入电平

10、1/4”TRS耳机插口连接耳机进行重放

请注意:与任何音频输入设备一样，插入一个音源，将会在你的音频输出中产生短暂的峰值。因此，我们强烈建议你在改变连接或开启或关闭幻影电源之前关闭通道衰减，这个简单的步骤将会增加设备寿命“

11、Stereo/mono:指示当前选择的是立体声还是单声道输入

12、Stereo/mono开关:当选择器开启时可激活单声道监听连接输入源

技术参数

音频输入

连接器类型:COMBO平衡输入，1/4”TRS立体声输入，3.5mm立体声输入，RCA平衡输入，一组USB

声卡输入通道:立体声

EIN:-118 dB,20kHzBW,最大增益,Rs=40Ω.A-wtd

频响范围:20Hz-22 kHz,±0.25dB,

单位增益THD+N:0.002%,+4dBu,1 kHz,单位增益,22kHzBW.A-wtd S/N Ratio:97 dB,+4 dBu, 1 kHz,单位增益,22 kHz BW,A-wtd

增益控制范围:-15dBto+65 dB

输入补偿:1.7kΩ

耳放输出

连接器类型:4组双6.35平衡输出

频响范围:20Hz-22 kHz,+/-0.25dB

THD+N:0.003%, 1 kHz,22 kHz BW, A-wtd

S/N Ratio:109dB, 1 kHz,22 kHzBW,A-wtd

输出电平:+10dBu,<0.5% THD

输出补偿:51Ω系统数据

动态范围:100dB，A-加权

频响范围:20Hz-22kHz，+/-0.25 dB

电源

功耗:最大10W

电源:外部+12VDC

电源电压:100-240V~，50/60Hz

尺寸:219.8mmx44mm x178.3mm
